Sürgülü Kapı Motoru

 MS4 – BENINCA SÜRGÜLÜLÜ KAPI MOTORU ÖZELLİKLERİ





  • Üretici Firma              : BENINCA / ITALYA
  • Besleme Gerilimi         : 230 V AC + / - % 10 / 50 Hz
  • Çekilen Güç                    : 170 W
  • Akım                           : 0.85 A
  • Kondensatör              :9 µF
  • Tork                            :25 Nm
  • Redüksiyon                : 29:1
  • Kapı Hızı                    : 0.17 m/s
  • Pinyon Dişli               :4 Modül, 18 diş
  • Limit Switch               :Elektromekanik
  • Max. Kapı Ağırlığı      : 400 kg
  • Ürün Ağırlığı               : 10.25 kg
  • Kullanım Yoğunluğu : %15
  • Yalıtım Sınıfı              : F
  • Koruma Sınıfı             : IP43
  • Termik Koruma                      :130°C
  • Ortam Sıcaklığı                     : -20°C / +70°C
  • Sertifika                     :CE, ISO 9001

  • Emniyet Fotoseli : Sürgülü kapının çalışma alanı içerisine emniyet fotosellerinin görüş alanı içine herhangi bir engel girdiğinde kapının kapanması önlenir.
  • Otomatik Kapanma : Kapı açıldıktan sonra kapı otomatik kapanması için ayarlanabilir. Otomatik kapanma özelliği kontrol kartı üzerindeki Dip-switch ile aktif ya da pasif hale getirilebilir. Açık kalma süresi 0-90s arası ayarlanabilir.
  • Motor Kilidi : Motor dişlisi bekleme durumunda yapısı gereği kilitlenir. Kapının el ile kontrol dışı açılması engellenmiş olur.
  • Manuel Kullanım : Elektrik kesilmesi halinde (veya istenildiği zaman) sürgülü kapı boşa alma anahtarı ile boşa alınarak manuel olarak hareket ettirilebilir.
  • Kontrol : Uzaktan kumanda, açma-kapama butonu, kart okuyucu ve el izi, parmak izi, göz retinası vs. gibi biometrik okuyucular gibi her türlü access kontrol sistemi ile çalıştırılabilir.

NOT: Kontrol Kartı, Uzaktan Kumanda, Fotoseller ve İkaz Flaşörü firmamızın imalatıdır.


C25 SÜRGÜLÜ KAPI MOTORU ÖZELLİKLERİ
  • Besleme Gerilimi         : 220 V AC + / - % 10 / 50 Hz
  • Motor Çıkış Gücü        : 0.25 kW
  • Kapı Hızı                    : 0.17 m/s
  • Dişli                            :4 Modül, 17 diş
  • Max. Kapı Ağırlığı      : 1000 kg
  • Ürün Ağırlığı               : 17.5 kg
  • Kullanım Sıklığı        : Çok yoğun kullanıma uygundur. Pratik olarak sınırlama yoktur.

  • Manyetik Nihayet Switch’leri : Mekanik deformasyon oluşmadığından uzun ömürlüdür. Kışın kar ve don sebebi ile arıza oluşmaz.
  • Termik Koruma : Kontrol ünitesi motorun aşırı yüklenip ısınmasına sebep olabilecek durumları engelleyecek şekilde tasarlanmıştır. Buna rağmen oluşabilecek aşırı ısınmalara karşı (85°C) bimetal termik koruma mevcuttur.
  • Soft Start : Elektronik yumuşak kalkış (soft start) ile sistemin yıpranması minimum düzeydedir. Yumuşak kalkış (soft start) olmadığı takdirde, ani kalkışlarda oluşan darbe zamanla sistemde problemler oluşturur.
  • Emniyet Fotoseli : Sürgülü kapının çalışma alanı içerisine emniyet fotosellerinin görüş alanı içine herhangi bir engel girdiğinde kapının kapanması önlenir. Kapanma esnasında emniyet fotoseli bir engel algılarsa, kapı durup engel ortadan kalkana kadar bekler, sonra otomatik olarak açılır.
  • Sıkışma Algılama : Kapı, fotoselin görmediği bir noktada bir engele rastlarsa, temastan ve sistem sıkışma algıladıktan sonra elektronik sıkışma algılama devreye girerek kapıyı durdurur ve 1 sn süre ile aksi yönde hareket ederek kapıyı sıkışma durumundan kurtarır ve 30s’lik bekleme konumuna geçer.
  • Otomatik Kapanma : Kapı açıldıktan sonra kapı otomatik kapanması için ayarlanabilir. Otomatik kapanma özelliği kontrol kartı üzerindeki Dip-switch ile aktif ya da pasif hale getirilebilir. Açık kalma süresi ayarlanabilir.Motor Kilidi : Motor dişlisi bekleme durumunda yapısı gereği kilitlenir. Kapının el ile kontrol dışı açılması engellenmiş olur.
  • Manuel Kullanım : Elektrik kesilmesi halinde (veya istenildiği zaman) sürgülü kapı boşa alma anahtarı ile boşa alınarak manuel olarak hareket ettirilebilir.
  • Kontrol : Uzaktan kumanda, açma-kapama butonu, kart okuyucu ve el izi, parmak izi, göz retinası vs. gibi biometrik okuyucular gibi her türlü access kontrol sistemi ile çalıştırılabilir.



E25H DEVİR AYARLI SÜRGÜLÜ MOTORU ÖZELLİKLERİ




  • Besleme Gerilimi         : 220 V AC + / - % 10 / 50 Hz
  • Motor Çıkış Gücü        : 0.25 kW - Trifaze
  • Kapı Açılma Hızı        : 0.34 m/s
  • Kapı Kapanma Hızı    : 0.17 m/s
  • Dişli                            :4 Modül, 17 diş
  • Max. Kapı Ağırlığı      : 1000 kg
  • Ürün Ağırlığı               : 17.5 kg
  • Kullanım Sıklığı          : Çok yoğun kullanıma uygundur. Pratik olarak sınırlama yoktur.

  • Endükif Nihayet Switch’leri : Mekanik deformasyon oluşmadığından uzun ömürlüdür. Kışın kar ve don sebebi ile arıza oluşmaz.
  • Termik Koruma : Kontrol ünitesi motorun aşırı yüklenip ısınmasına sebep olabilecek durumları engelleyecek şekilde tasarlanmıştır. Buna rağmen oluşabilecek aşırı ısınmalara karşı (85°C) bimetal termik koruma mevcuttur.
  • Soft Start : Ağır ve / veya süratli çalışması istenen kapılarda, sistemin ani kalkış ve duruşlarda oluşan aşırı yüklerden zarar görmemesi ve uzun süre problemsiz çalışabilmesi için, sıfırdan maksimum hıza belli bir sürede ve belli bir rampayı takip ederek ulaşması ve yine aynı şekilde yavaşlayarak durmasıdır. Soft start/stop süreleri ayarlanabilir (0-4sn).
  • Emniyet Fotoseli : Sürgülü kapının çalışma alanı içerisine emniyet fotosellerinin görüş alanı içine herhangi bir engel girdiğinde kapının kapanması önlenir. Kapanma esnasında emniyet fotoseli bir engel algılarsa, kapı durup engel ortadan kalkana kadar bekler, sonra otomatik olarak açılır.
  • Tork Kontrol : Motor akımı kontrol edilerek max. tork değeri elektronik olarak ayarlanabilir. Böylece herhangi bir engelle karşılaşıldığında (sıkışma algılandığında) motorun durması sağlanır.
  • Otomatik Kapanma : Kapı açıldıktan sonra kapı otomatik kapanması için ayarlanabilir. Otomatik kapanma özelliği kontrol kartı üzerindeki Dip-switch ile aktif ya da pasif hale getirilebilir. Açık kalma süresi ayarlanabilir.
  • Motor Kilidi : Motor dişlisi bekleme durumunda yapısı gereği kilitlenir. Kapının el ile kontrol dışı açılması engellenmiş olur.
  • Manuel Kullanım : Elektrik kesilmesi halinde (veya istenildiği zaman) sürgülü kapı boşa alma anahtarı ile boşa alınarak manuel olarak hareket ettirilebilir.
  • Kontrol : Uzaktan kumanda, açma-kapama butonu, kart okuyucu ve el izi, parmak izi, göz retinası vs. gibi biometrik okuyucular gibi her türlü access kontrol sistemi ile çalıştırılabilir.

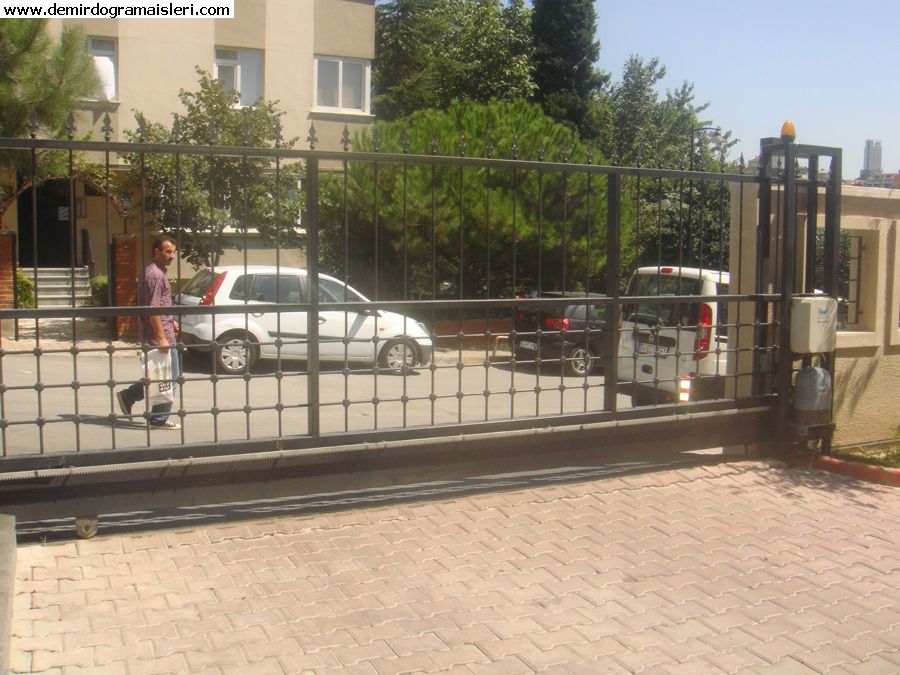

Sürgülü Kapı Motoru
